Podczas pracy z plikami importowanymi (STEP, IGES, Parasolid), jednym z najbardziej irytujących problemów jest walka z kolorami. Chcesz nałożyć firmowy lakier, a model uparcie wyświetla szarość lub jaskrawy plastik z oryginalnego systemu CAD.
W tym wpisie pokażę Ci, jak skutecznie wyczyścić model z niechcianych wyglądów, dlaczego funkcja Usuń wszystkie wyglądy czasem zawodzi i jak na to wpływa technologia 3D Interconnect.
1. Poziomy nakładania wyglądów – gdzie tkwi haczyk?
Zanim użyjesz „nuklearnej” opcji usuwania, musisz pamiętać o hierarchii SOLIDWORKS. Wygląd może być przypisany do:
- Ściany (Face)
- Operacji (Feature)
- Obiektu (Body)
- Części (Part)
- Komponentu w złożeniu (Component)
Gdy importujesz plik, kolory często lądują na poziomie operacji importu, co blokuje dziedziczenie kolorów z poziomu części.
2. Szybkie czyszczenie z poziomu Menedżera Wyglądów
Najprostszym sposobem na „odświeżenie” modelu jest przejście do karty Wyglądy, sceny i kalkomanie w okienku zadań po prawej stronie.

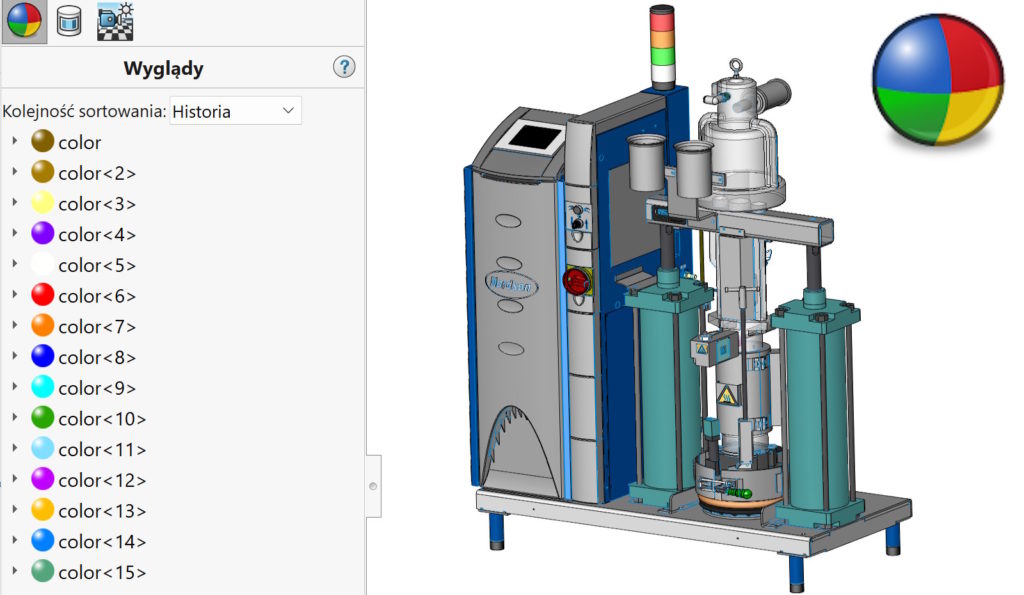

- Wybierz zakładkę Wyglądy (ikona kolorowej kulki).
- Na liście historii zobaczysz wszystkie kolory przypisane do modelu.
- Zaznaczając je ramką lub zakres od do z Shiftem i klikając Delete, możesz szybko usunąć większość z nich.
UWAGA! Jeśli masz do czynienia z dużym złożeniem, najskuteczniejszą metodą jest kliknięcie prawym przyciskiem myszy na najwyższy poziom złożenia i wybranie opcji Wyglądy > Usuń wszystkie wyglądy.
Pamiętaj jednak, że usunie to również te kolory, które potencjalnie chciałbyś zostawić!
Problem: Często po tej operacji model nadal zachowuje stare kolory.
Dlaczego? Bo są one „zaszyte” głębiej.
3. Pułapka 3D Interconnect
Jeśli Twój plik został zaimportowany przy włączonej opcji 3D Interconnect (dynamiczne połączenie z plikiem źródłowym – domyślnie włączony), edycja wyglądów bywa ograniczona.
- Gdy 3D Interconnect jest WŁĄCZONY: Model zachowuje się jak „link” do zewnętrznego pliku. Zmiany kolorów naniesione w SOLIDWORKS są nadpisywane nad oryginałem, ale ich całkowite usunięcie może być utrudnione, dopóki nie rozbijesz połączenia.
- Gdy 3D Interconnect jest WYŁĄCZONY: Mamy klasyczny obiekt SOLIDWORKS, ale kolory z importu często lądują bezpośrednio w definicji operacji importowanej.
4. Klucz do sukcesu: Usuwanie z poziomu Operacji Importu
To sytuacja, z którą spotykasz się najczęściej: usuwasz wszystkie kolory z drzewa DisplayManager, a model nadal jest np. zielony/czerwony itp. Dzieje się tak, ponieważ kolory są przypisane do operacji importu w drzewie FeatureManager.
Jak to naprawić?
- Kliknij prawym przyciskiem myszy na operację Import1, Import2 itd. w drzewie operacji.
- Z rozwijanego menu przy ikonie kulki wyglądu wybierz czerwoną ikonę „X” (Usuń wszystkie wyglądy operacji).
Podsumowanie
Walka z kolorami importów to często walka z hierarchią ważności. Jeśli standardowe „Delete” w menedżerze wyglądów nie działa, zawsze zaglądaj bezpośrednio do drzewa operacji FeatureManager. To tam zazwyczaj ukrywają się „oporne” na usuwanie kolory operacji importu.
Pamiętaj także, że zawsze można poprosić klienta o zapisanie bez wyglądów.
Chciałbyś dowiedzieć się, jak zautomatyzować ten proces za pomocą makr? Daj znać w komentarzu!
