Blattblätter sind bestimmte Teile, die in einem flachen Zustand entwickelt werden kann. Daher müssen einige Operationen auf eine bestimmte Weise durchgeführt werden. Ein Beispiel ist die Aufteilung der Blätter oder das Schneiden des Flugzeugs.
O pewnych aspektach związanych z cięciem pisałem już wcześniej – artykuł poniżej.
Wyobraźmy sobie arkusz blachy, który jest symetryczny. Wówczas naturalnym rozwiązaniem jest praca z połową modelu – zatem trzeba go jakoś podzielić.

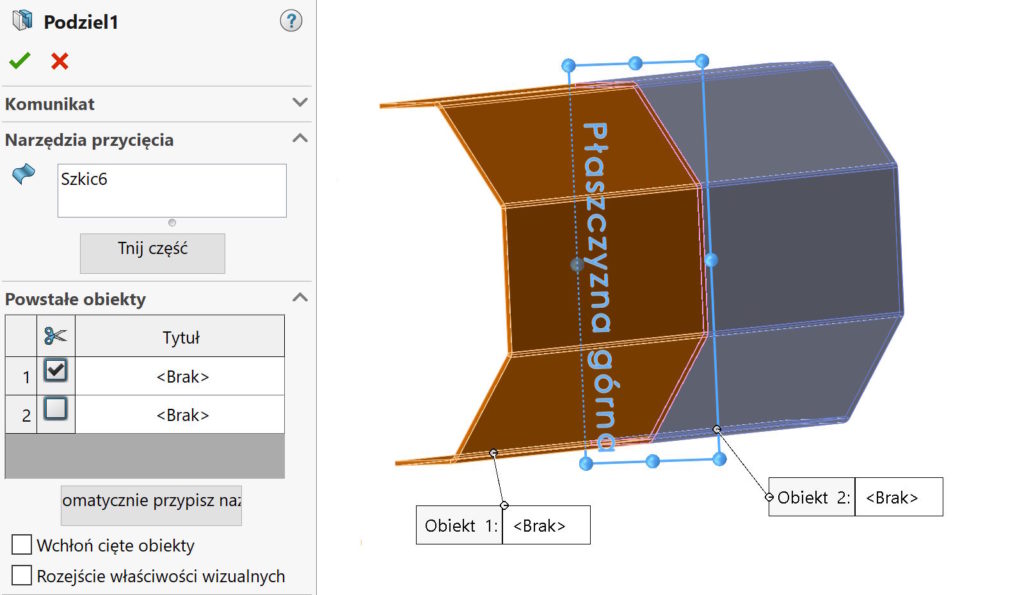

Jeżeli do podziału użyjesz Schneidfläche (jako płaszczyzną) lub użyjesz polecenia Aktie, model w płaszczyźnie cięcia straci niezbędne krawędzie (widok po lewej)! Jeśli natomiast tniesz szkicem prostopadle do grubości – tego problemu nie ma (widok po prawej).
Skutek w przypadku wersji po lewej będzie taki, że nie będzie się dało wykonać lustra względem takiej ściany. Generalnie może to rodzić dodatkowe problemy z modelem, ale zazwyczaj da się je rozwijać na płasko.
Jak w takim razie podzielić model, żeby taki problem nie wystąpił?
O tym napisałem dwa akapity wyżej. Należy użyć cięcia szkicem lub “podziału szkicem”, przy czym nie używamy do tego operacji Aktie. Musisz narysować prostokąt a nie pojedynczą linię o minimalnej szerokości – np. 0,01 lub 0,1mm.
Nie działa także cięcie pojedynczą linią z opcją Cienkich ścian, ponieważ wówczas nie można zaznaczyć opcji Senkrechte Schnitte, która to odpowiada za te krawędzie.
