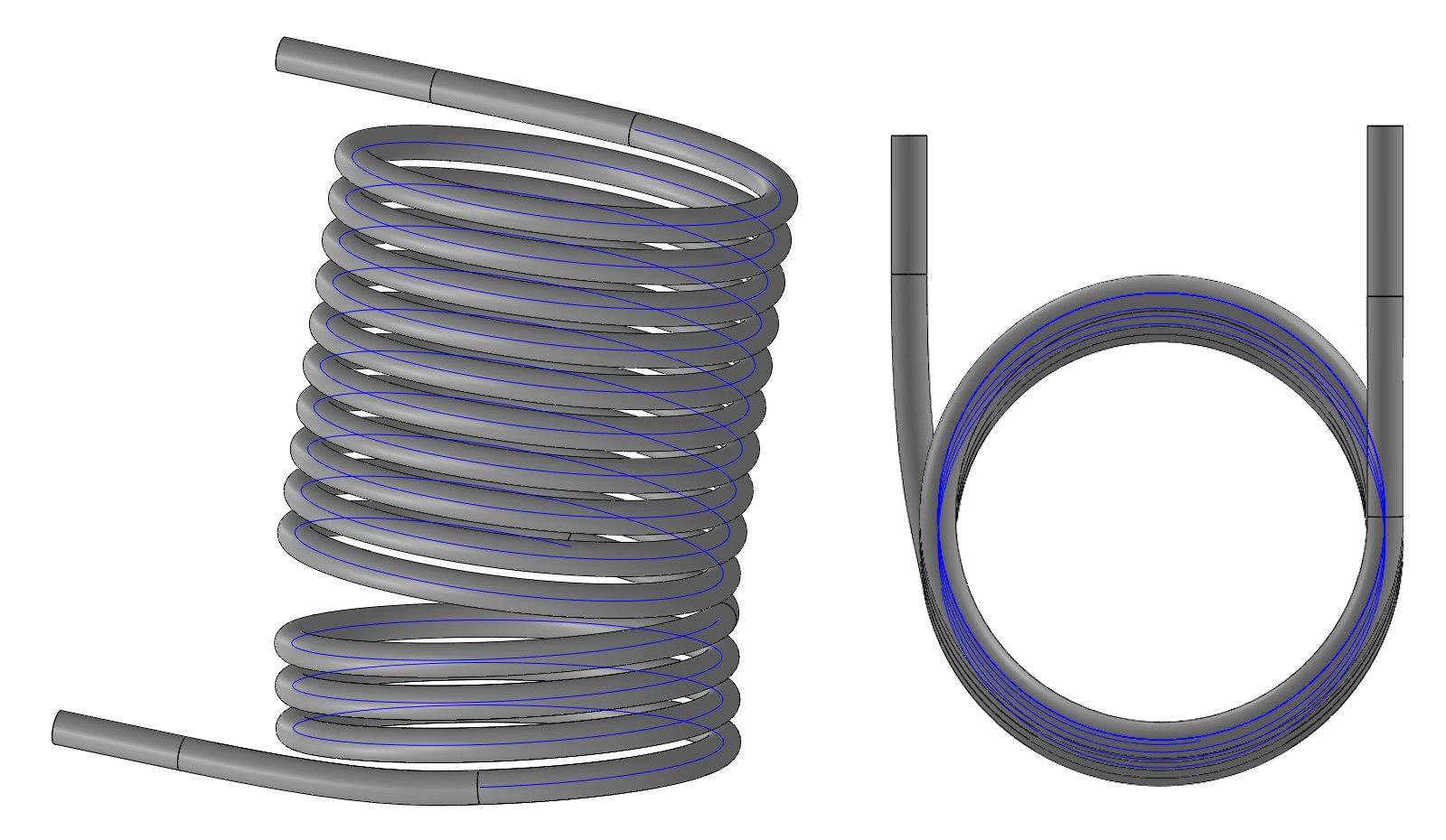

Zadanie polega na połączeniu dwóch fragmentów wężownicy, które ułożone są pod pewnym kątem.

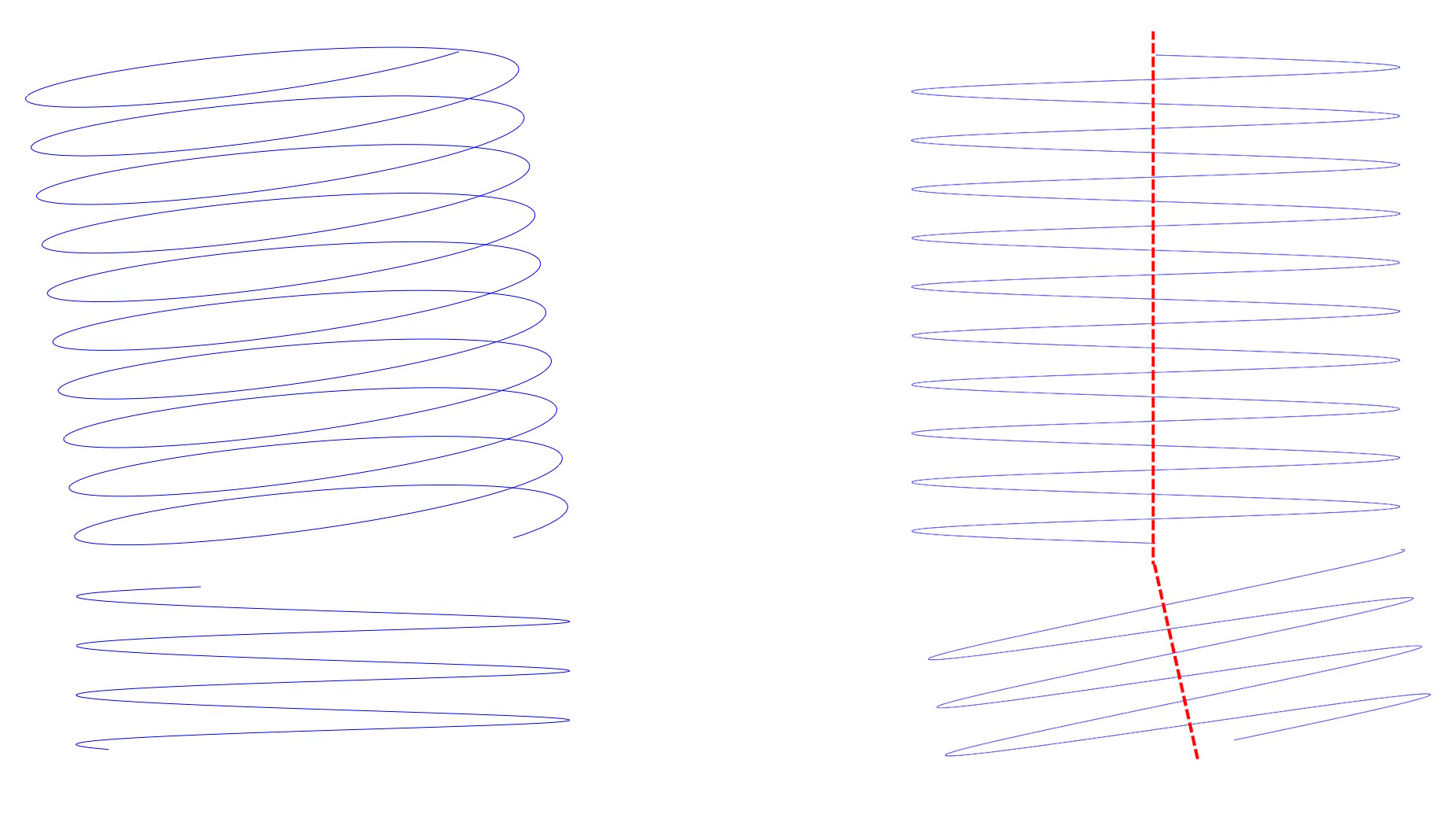

Oba fragmenty stanowi Helisa, pomiędzy którymi pozostawiona jest przerwa.
Wyzwanie stanowi płynne przejście pomiędzy oboma fragmentami.
Metoda 1.
Najszybsza, najprostsza, ale generująca największe odchylenia.
Polega na narysowaniu za pomocą Splajnu łącznika pomiędzy istniejącymi Helisami. Żeby to było możliwe, wcześniej włączamy szkic 3D, konwertujemy Helisy i dopiero teraz łączymy oba końce dodając relację Styczne.
Metoda 2.

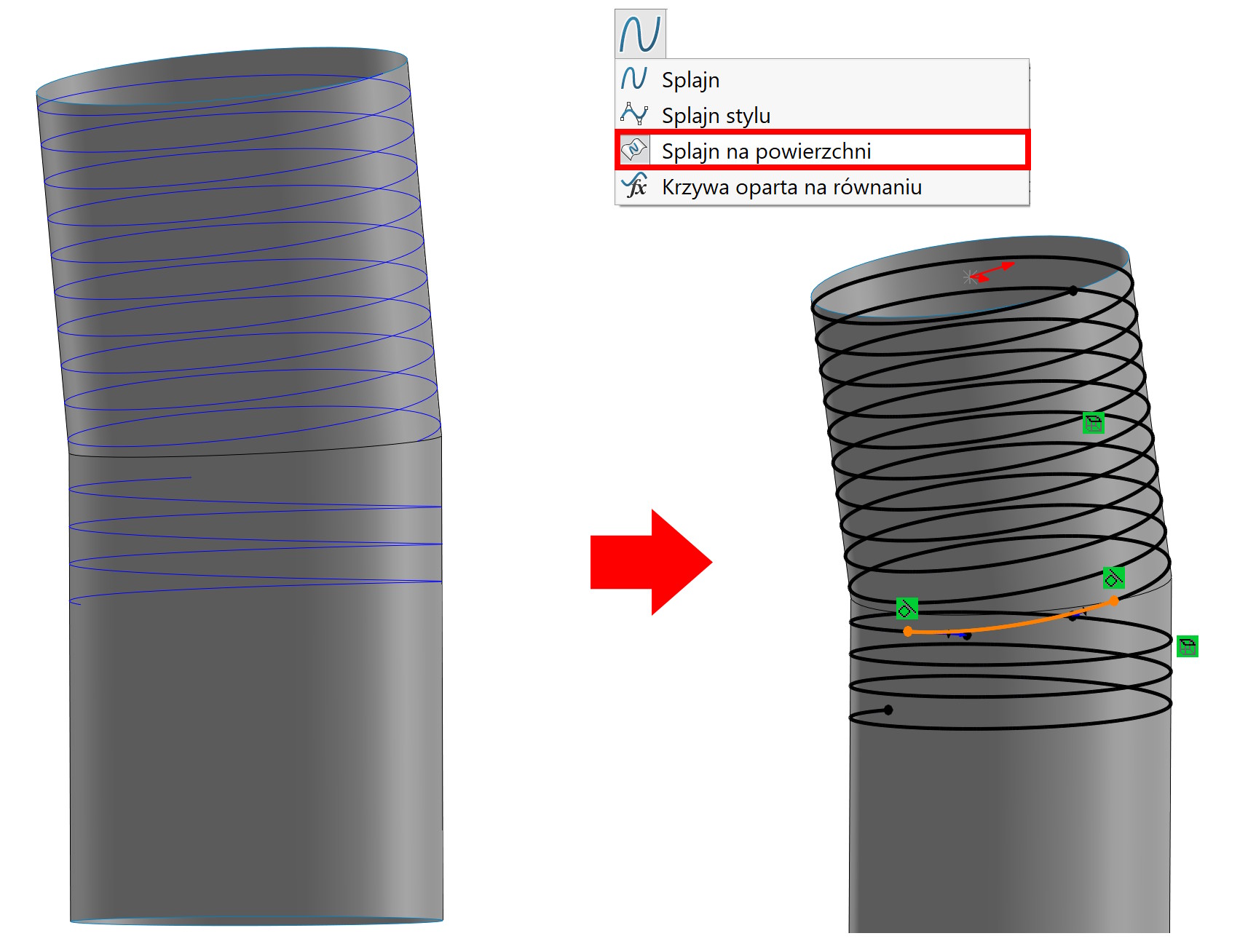

Jest udoskonaloną formą powyższego sposobu. Ze szkiców (okręgów) Helis wyciągam powierzchnie i wzajemnie przycinam. Na powstałym obiekcie rysuję łącznik Splajnem na powierzchni. Jest to więc też forma szkicu 3D, przy czym mamy pewność, że szkic leży na ścianie cylindrycznej.
Metoda 3.

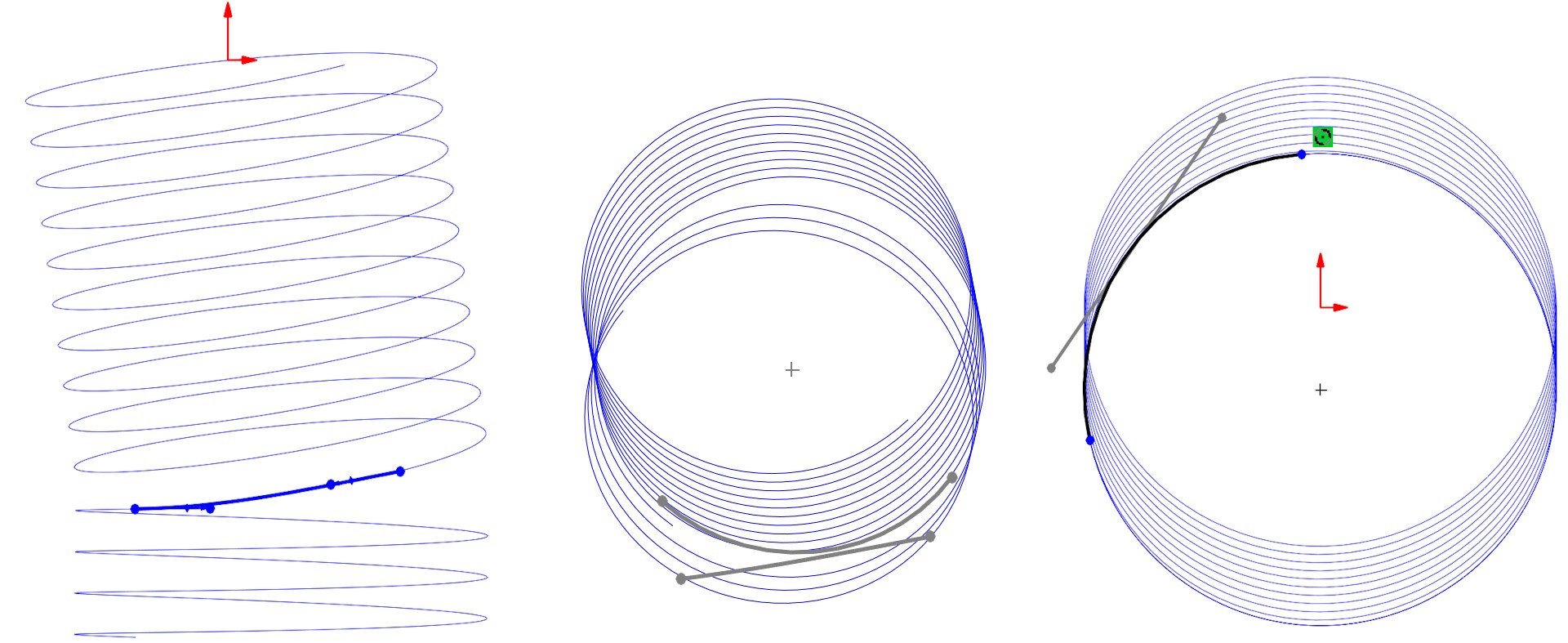

W tym przypadku używam dwóch szkiców 2D narysowanych na różnych płaszczyznach. Jeden odpowiada wycinkowi cylindra, drugi stanowi łącznik pomiędzy Helisami. Dodatkowo ma relację pozwalające uzyskać płynne przejście.

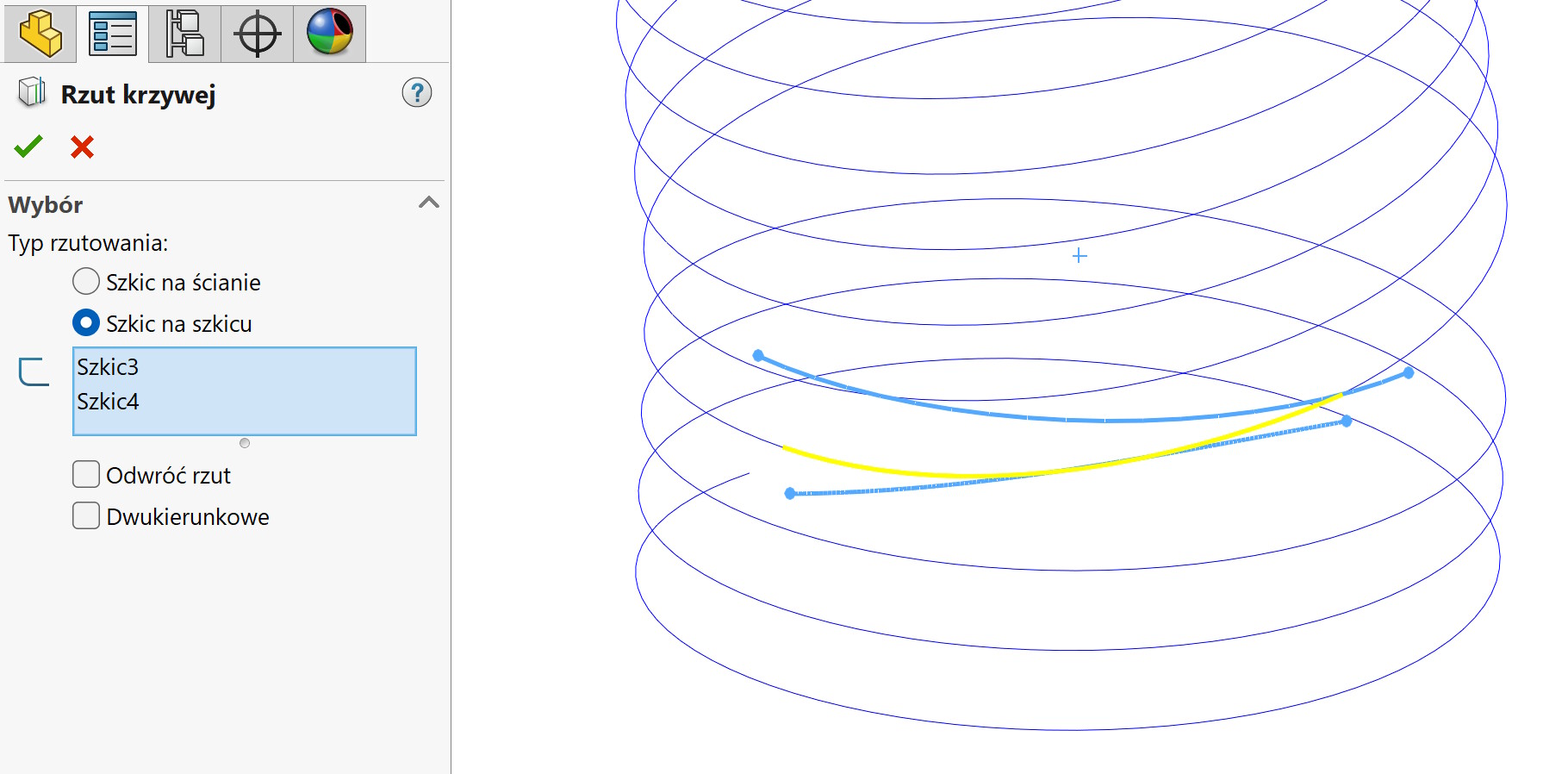

Następnie stosujemy Rzut krzywej > Szkic na szkicu. Gotowe.
