Wymiary mogą mieć różne kolory – warto poznać, co oznaczają. Oczywiście chodzi o ustawienia domyślne.

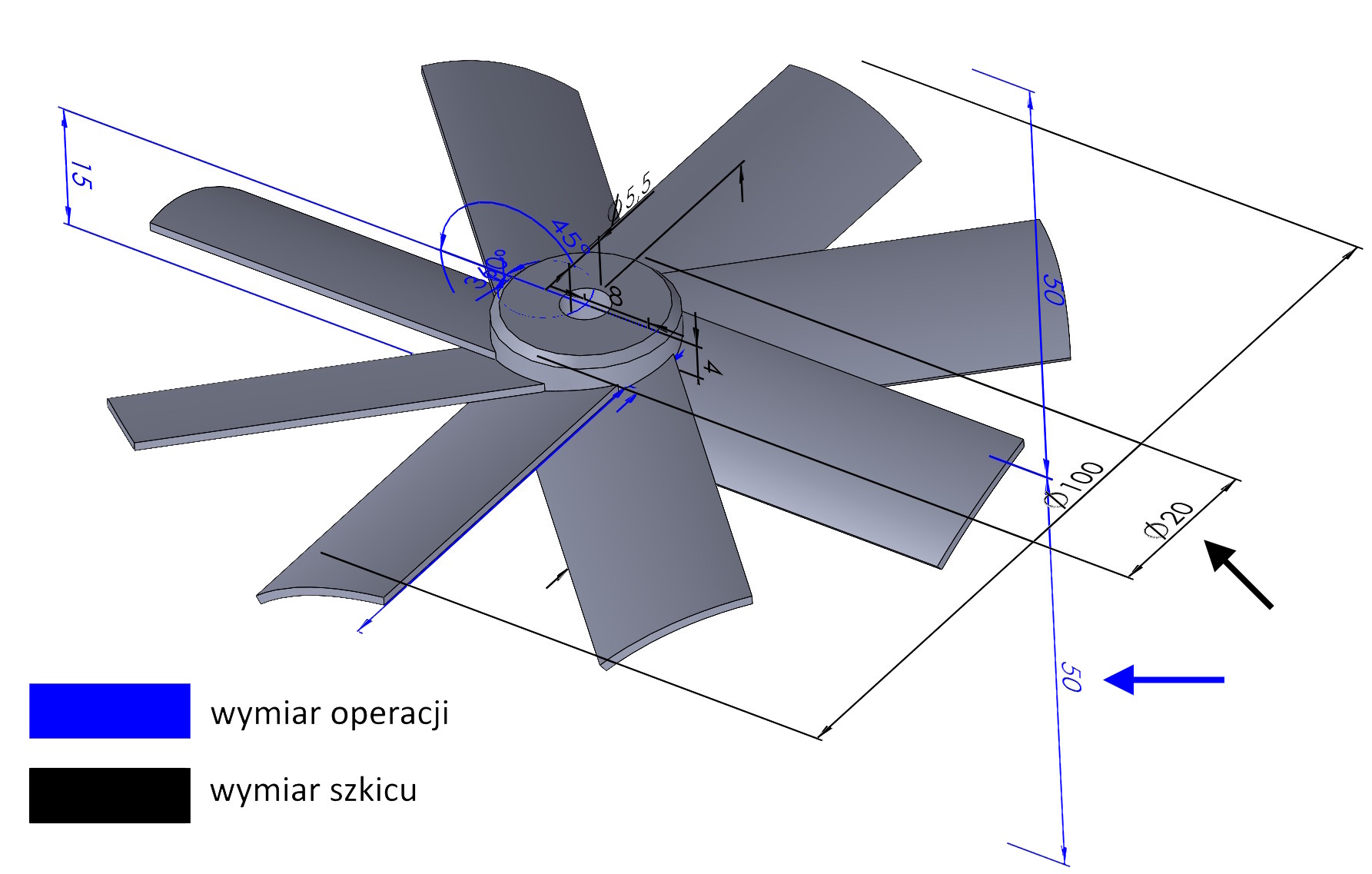

I tak, w obrębie części lub złożenia poza edycją szkicu – wymiary niebieskie to wymiary operacji, a czarne to wymiary szkicu.

Podczas edycji szkicu możesz się spotkać z następującymi kolorami.

Kolor fioletowy oznacza wymiary, które nie są zaznaczone dla rysunku. Przykładem takich wymiarów są te z profili konstrukcji spawanych.

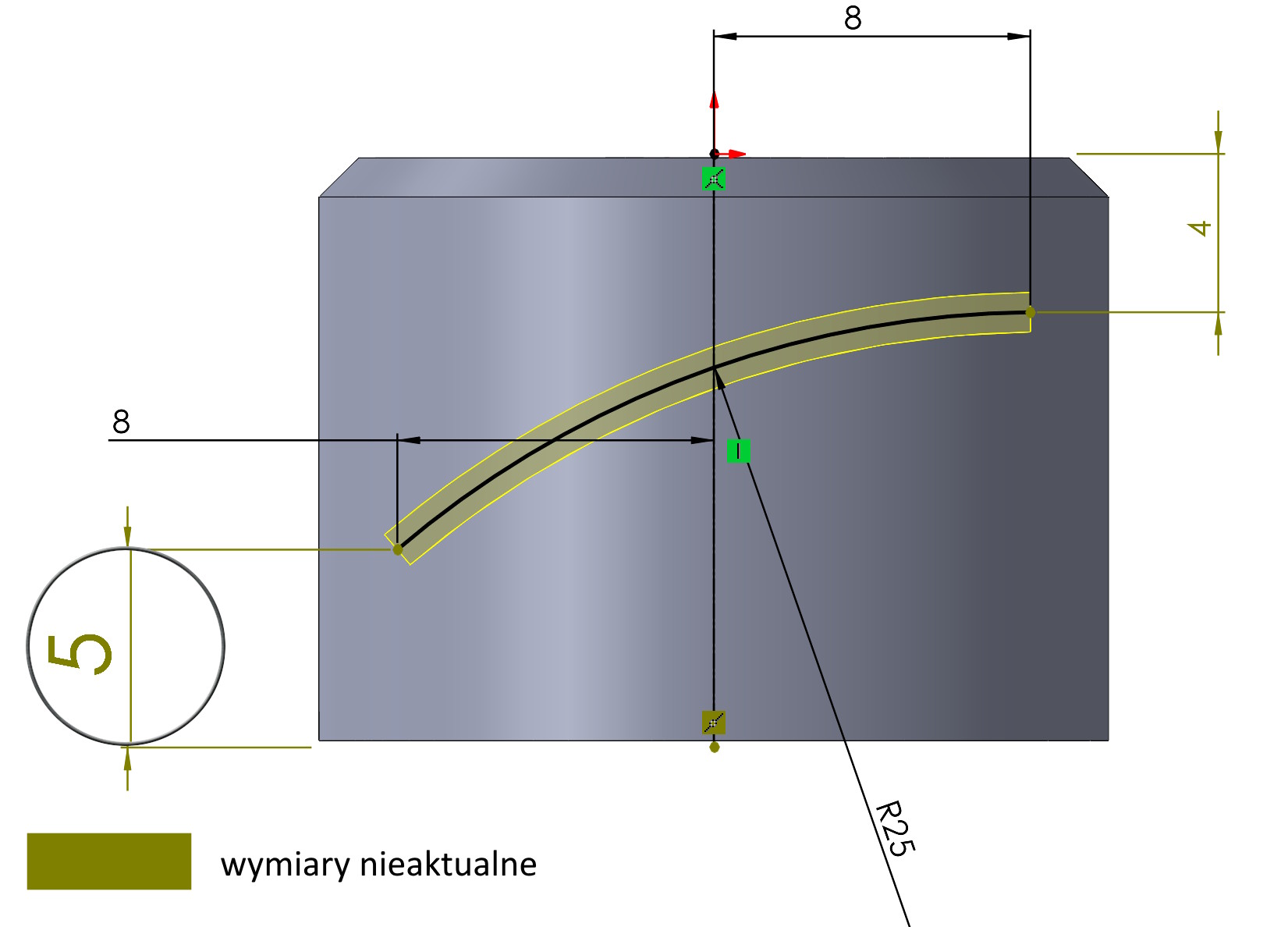

Wymiary nieaktualne mają kolor oliwkowy (zielone oliwki). Dotyczą szkicu, który stracił powiązania do geometrii na wskutek modyfikacji.

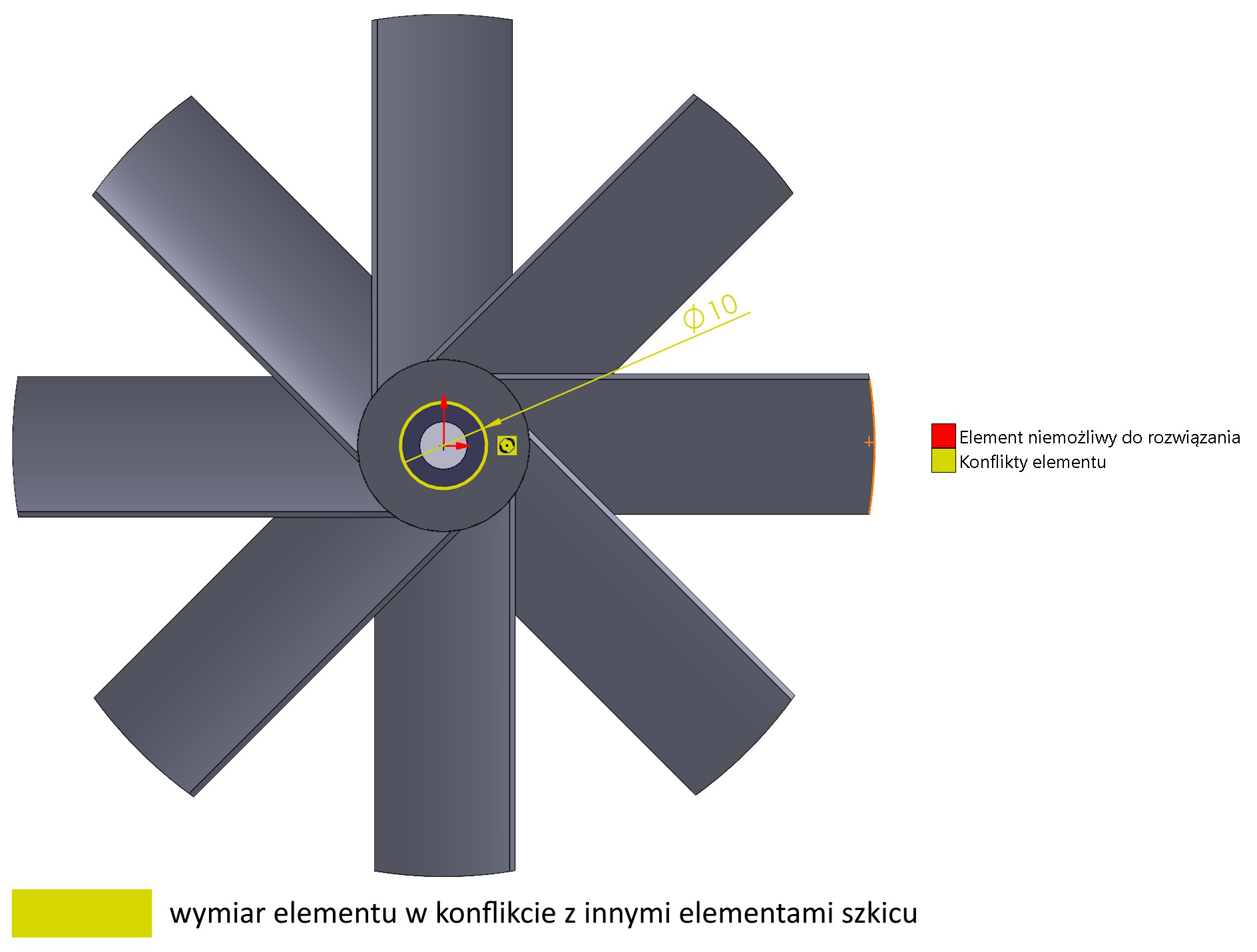

Wymiar koloru żółtego oznacza konflikt, ale jest możliwy do przeliczenia. Można powiedzieć, że jest to forma ostrzeżenia.

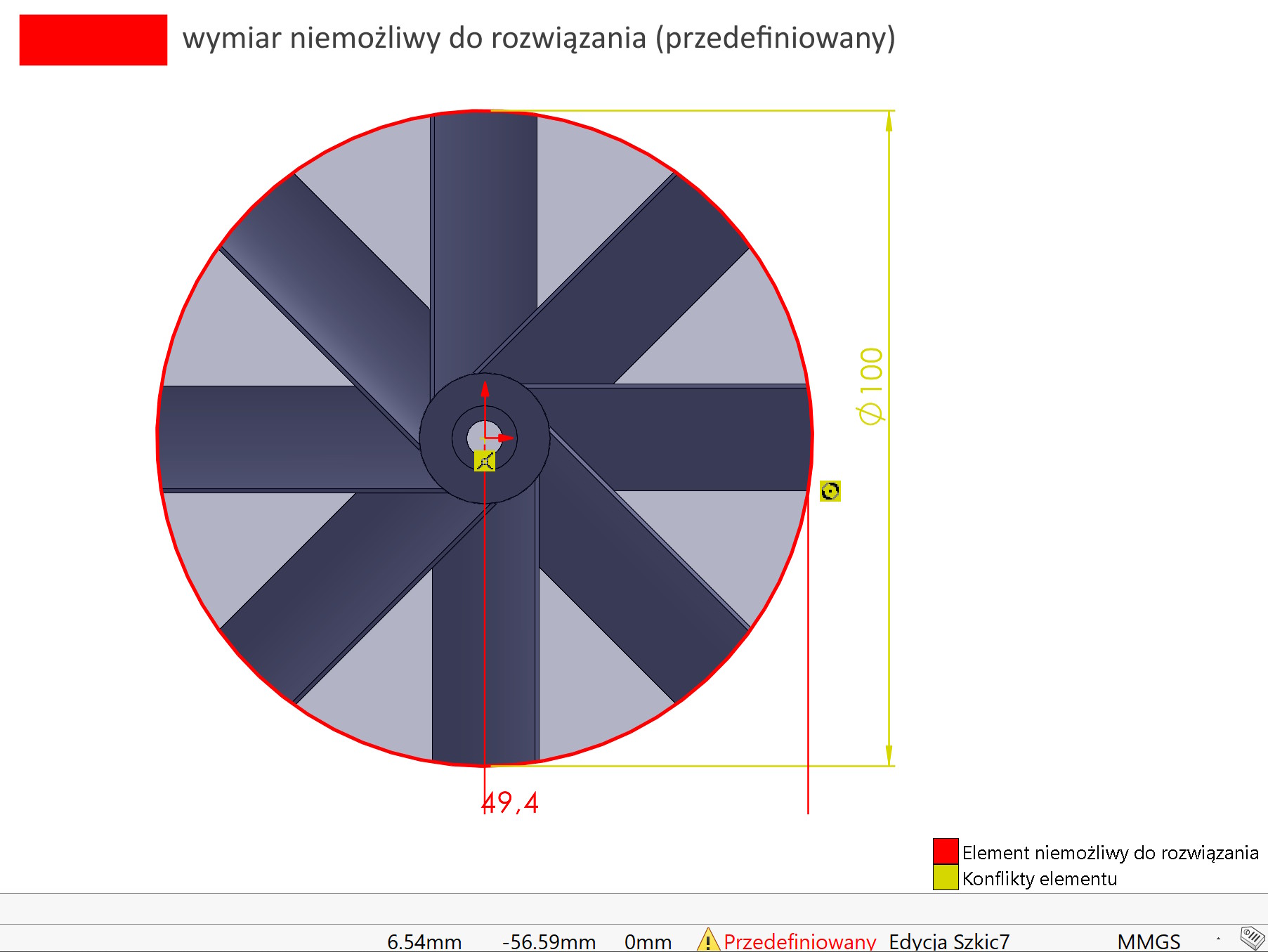

Z kolei wymiar czerwony uniemożliwia przeliczenie wartości – jest to forma błędu krytycznego i należy go poprawić.

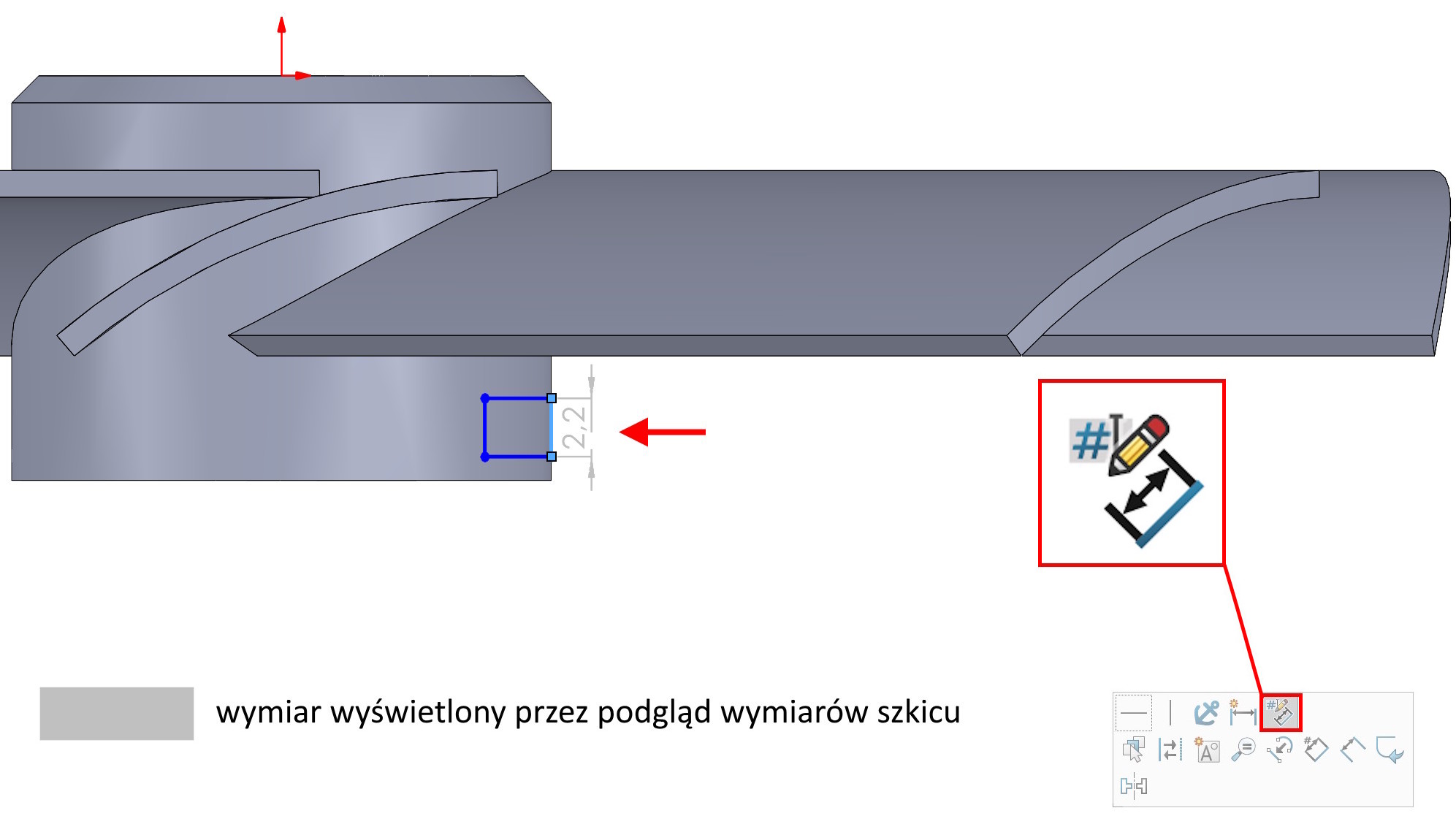

Wymiary jasno szare oznaczają tzw. podgląd wymiarów szkicu.

Wyświetl podgląd wymiaru szkicu

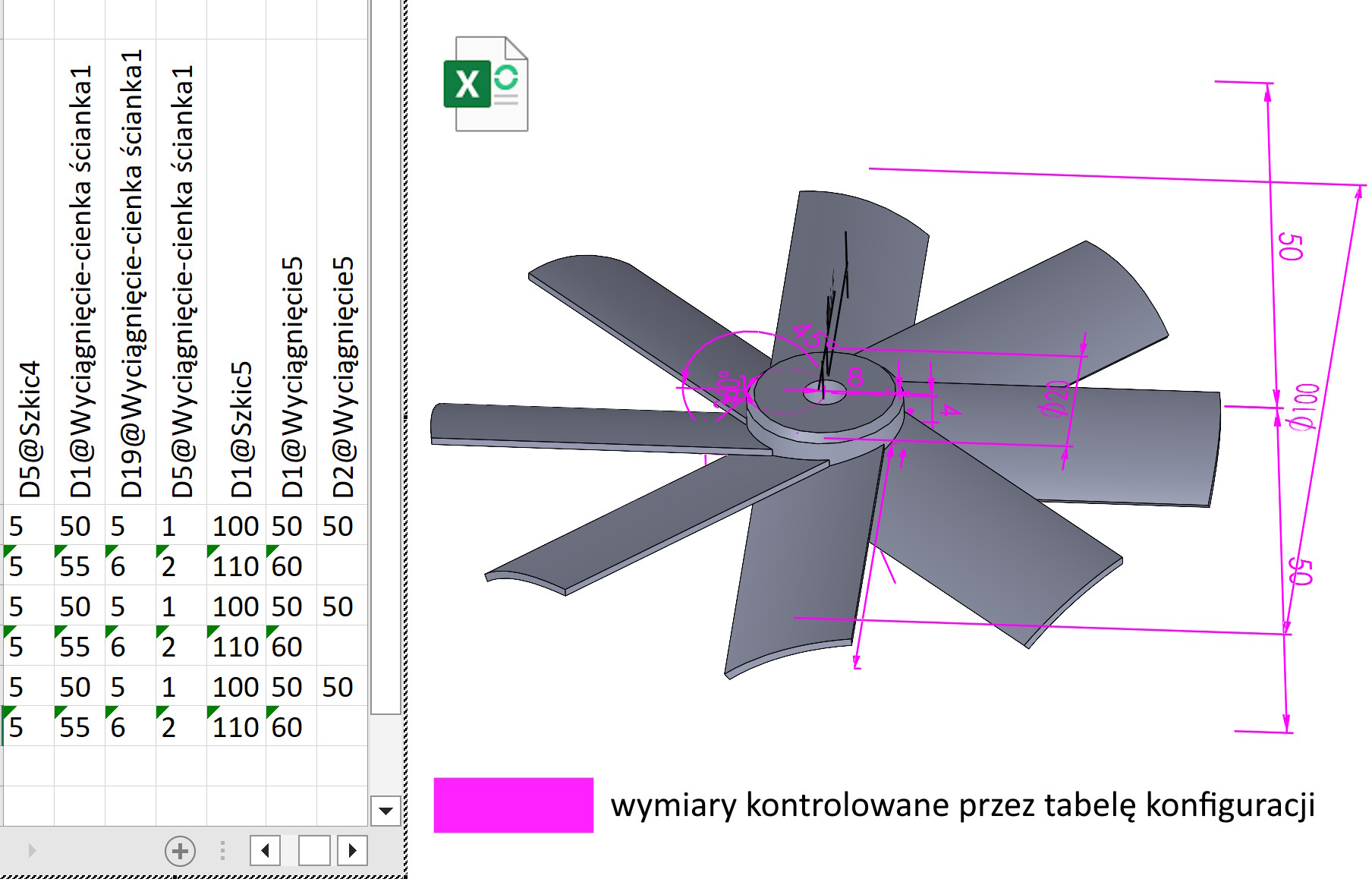

Wymiary w kolorze różowym oznaczają, iż są sterowane z Excela. Pojawią się w sytuacji, kiedy zostanie wstawiona Tabela konfiguracji. Kolory takie nie występują podczas tworzenia konfiguracji z użyciem tabeli SOLIDWORKS.
