Grupowanie elementów spawanych – nowa użyteczna opcja.
Jeżeli konstrukcja spawana (jako część wieloobiektowa) jest częścią złożenia, możesz ją wyświetlić dwoma sposobami w tabeli BOM.
Opcja Wcięte utworzy identyczne rozwiązanie jak w przypadku złożeń z podzłożeniami.
Natomiast opcja Rozłożone wyświetli wszystko na płasko, czyli bez dodatkowego wiersza w tabeli.

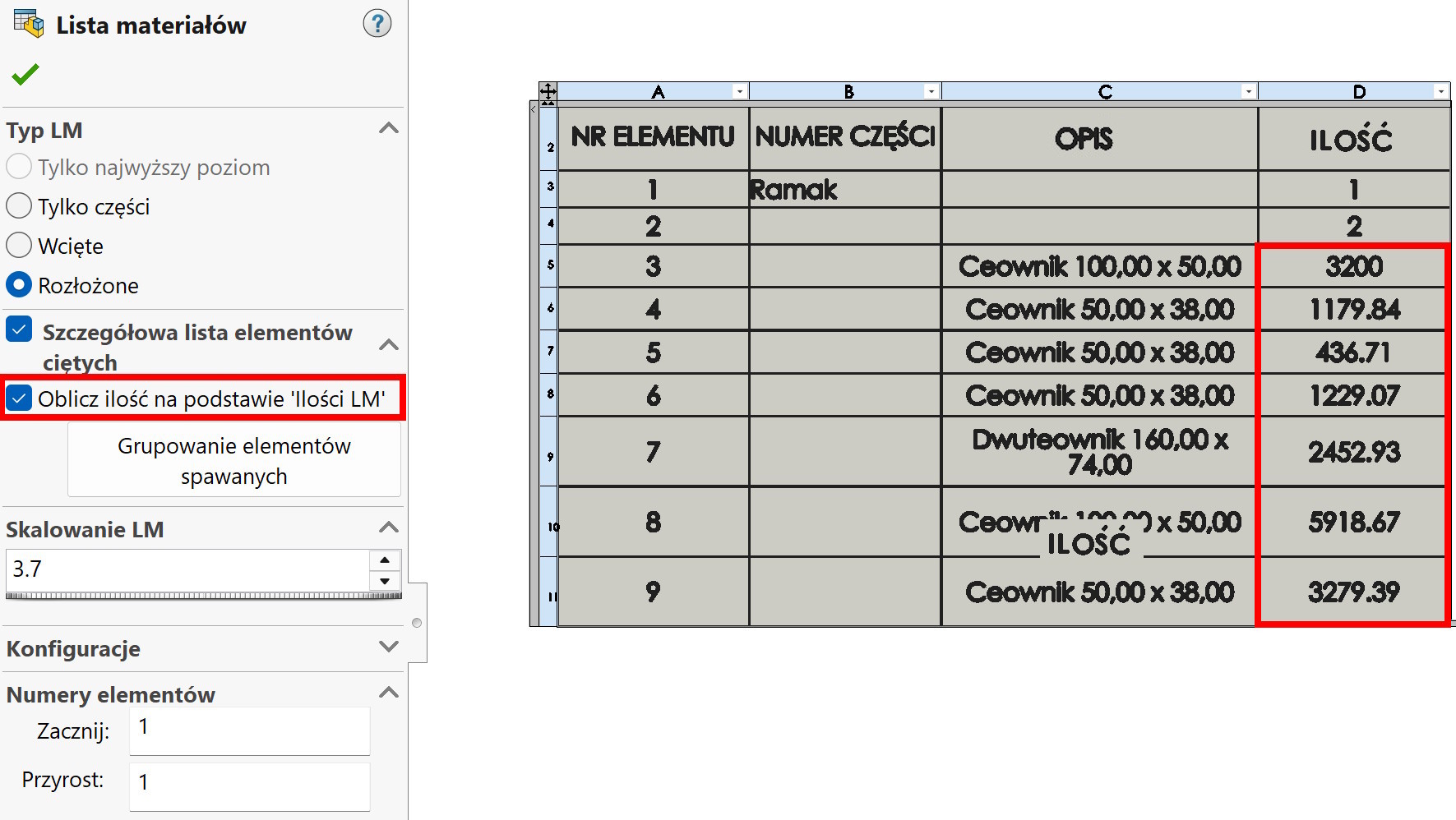

W przypadku wyboru Rozłożone możesz zaznaczyć Oblicz ilość na podstawie Ilości LM – co wyświetli w kolumnie ILOŚĆ długości profili.

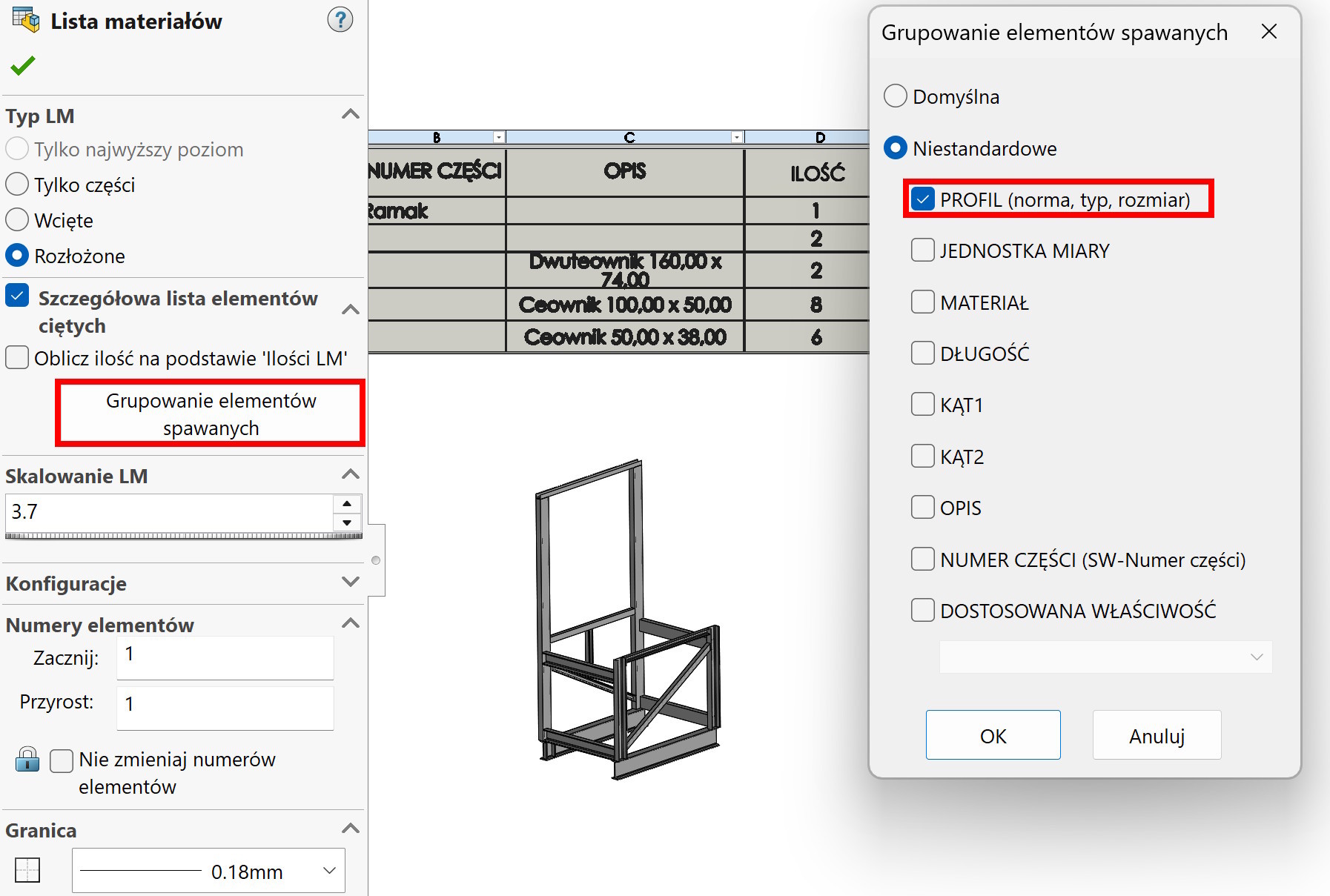

Nową opcją jest Grupowanie elementów spawanych.
Pozwala ona wybrać właściwość, po której grupujemy. I tak, jeżeli zaznaczę PROFIL lub OPIS – wyświetli się całkowita liczba profili danego typu. Jest to może lekko bezużyteczne… ale, jeżeli dodatkowo zaznaczysz Oblicz ilość na podstawie Ilości LM – program wyświetli całkowitą długość danego typu profilu!
