Dziś przedstawię 3 sposoby kopiowania i przenoszenia geometrii w szkicu SOLIDWORKS (których większość użytkowników nie zna).

Praca ze szkicami to fundament modelowania w SOLIDWORKS. A jednak wielu użytkowników korzysta tylko z podstawowych metod kopiowania i przenoszenia elementów szkicu. Tymczasem program oferuje kilka szybkich i bardzo wygodnych sposobów, które potrafią oszczędzić mnóstwo czasu — zwłaszcza przy powtarzalnej geometrii.

W tym wpisie pokażę 3 praktyczne techniki, które działają w SOLIDWORKS 2025 (i wcześniejszych wersjach), wraz z ich zaletami, ograniczeniami i typowymi pułapkami.

1. Ctrl + przeciąganie elementów szkicu (najprostsze kopiowanie)

To najwygodniejszy sposób na szybkie duplikowanie szkicu.

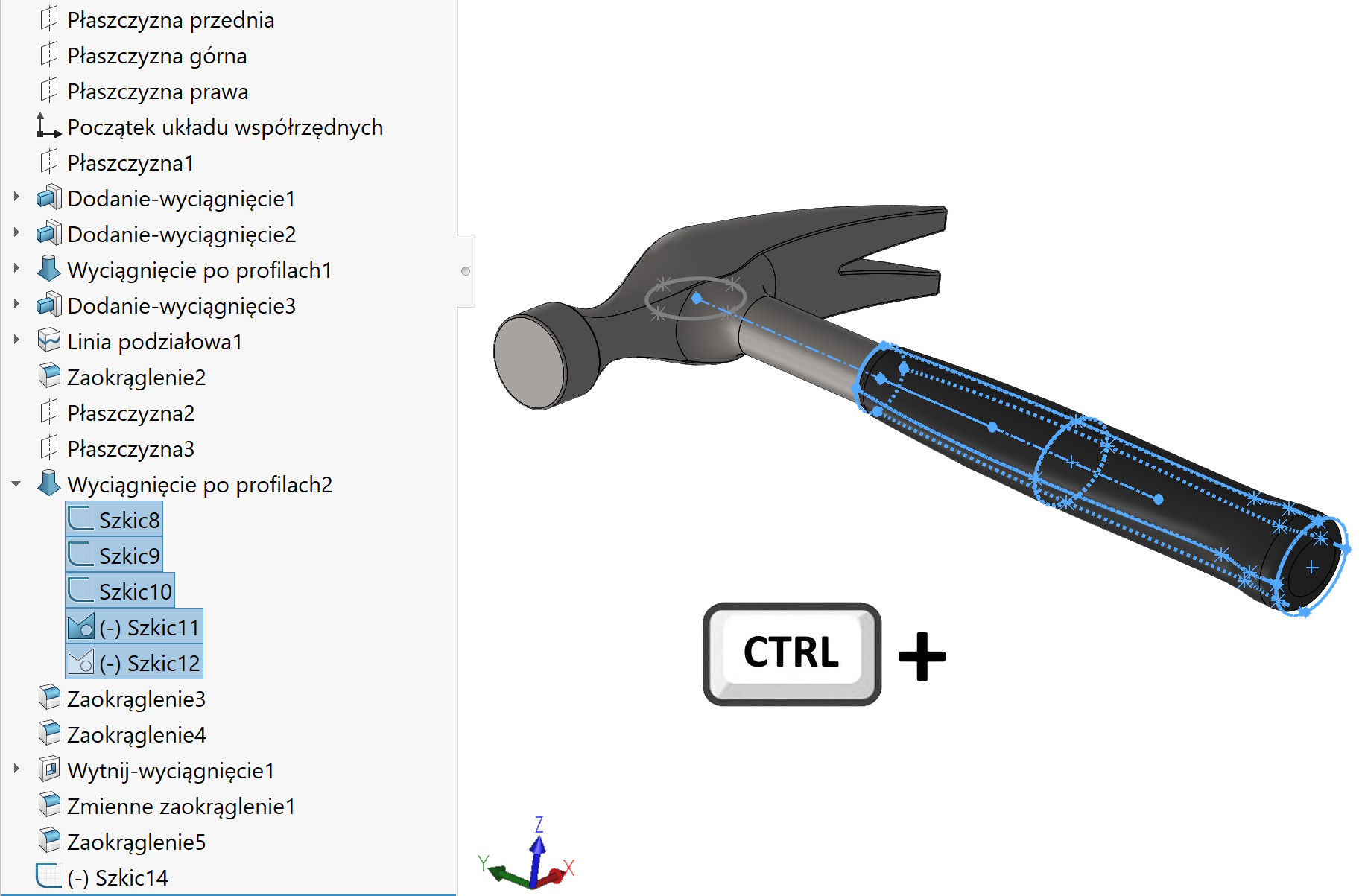

UWAGA! Działa zarówno w edycji szkicu, jak i poza edycją. Przy czym w szkicu edytowanym możesz wybrać elementy to skopiowania (np. ramką), a szkic zatwierdzony kopiujemy cały. Ale to ważne – żeby skopiować cały – należy go zaznaczyć z drzewa a nie okna graficznego!

Jak działa?

1. Zaznacz elementy szkicu.
2. Przytrzymaj Ctrl.
3. Przeciągnij myszą w nowe miejsce.

Co jest kopiowane?

• linie, łuki, splajny, punkty, okręgi, prostokąty itd.
• relacje wewnętrzne (między kopiowanymi elementami)
• wymiary wewnętrzne (jeśli dotyczą tylko zaznaczonej geometrii)

Co NIE jest kopiowane?

• relacje do geometrii zewnętrznej
• wymiary powiązane z elementami spoza zaznaczenia

Kiedy używać?

• szybkie duplikowanie fragmentów szkicu
• tworzenie powtarzalnych elementów bez szyków
• kopiowanie geometrii między szkicami w tym samym pliku



2. Kopiuj elementy — najbardziej kontrolowana metoda

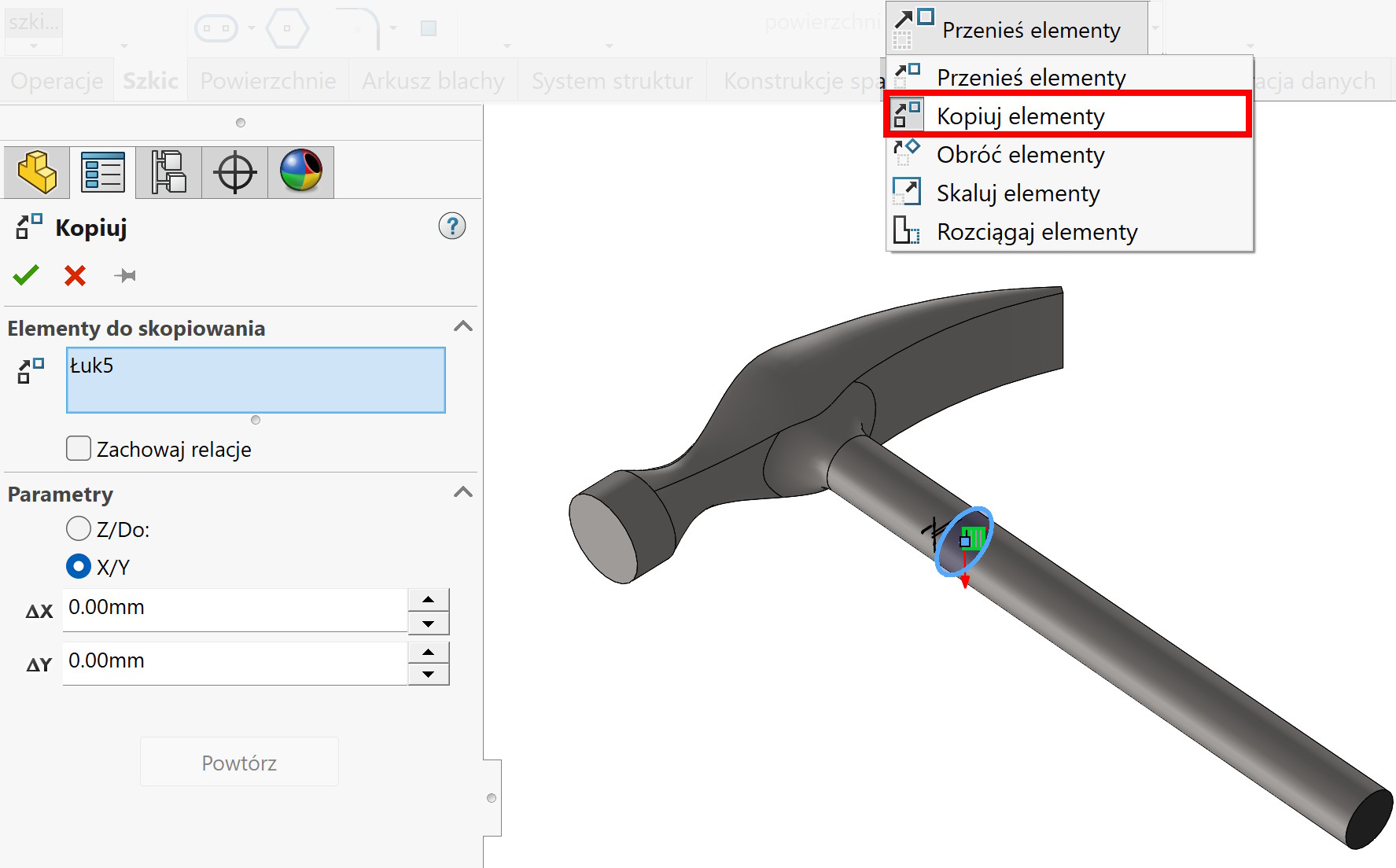

Dostępne w Narzędzia > Narzędzia szkicu > Kopiuj elementy lub z listy rozwijalnej na karcie Szkic.

Zalety:

• możesz wskazać punkt bazowy
• możesz wkleić w dokładne miejsce
• możesz kopiować do innego szkicu lub innej części
• relacje wewnętrzne są zachowane

Wady:

• wolniejsze niż Ctrl+drag
• nie kopiuje relacji zewnętrznych

Kiedy używać?

• gdy potrzebujesz precyzyjnego wklejenia
• gdy kopiujesz geometrię między dokumentami
• gdy chcesz uniknąć przypadkowych przesunięć

Czytaj także:

Poznaj różne możliwości przesuwania szkicu



3. Ctrl+C > Ctrl+V — klasyczne kopiuj/wklej.

Wielu użytkowników nie wie, że działa to również w szkicach.

Jak działa?

• Zaznacz geometrię > Ctrl+C
• Kliknij w miejsce docelowe (ściana płaska lub płaszczyzna) > Ctrl+V

Zalety:

• działa między częściami
• działa między złożeniem a częścią
• działa między różnymi instancjami SOLIDWORKS, ale nie zadziała wklejenie z nowszej do starszej wersji!
• można kopiować również szkice 3D

Wady:

• brak kontroli nad relacjami zewnętrznymi
• czasem wymaga ręcznego porządkowania wymiarów
• nie działa kopiowanie z nowszej do starszej wersji

Kiedy używać?

• szybkie kopiowanie między plikami
• przenoszenie geometrii z bibliotek szkiców
• kopiowanie szkiców z modeli referencyjnych
